DSP 5000 實驗教學套件 　　　　　　　　　　　　　　　　　　

Easy5509開發板大量到貨！

特別說明：我們的開發板都不包括仿真器，要想學習好DSP需要購買一個仿真器！
買Easy5509開發板，加400元就送Study-USB-S普及版 USB口仿真器

Easy5509技術交流群：9712194
Easy5509技術交流論壇：->點擊進入

注意：

1、現在購買贈送CPLD代碼！這是其他廠家不提供的！
2、現在購買贈送Protel99se格式，DXP格式原理圖！這更是其他廠家不提供的！

1.1 產品簡介

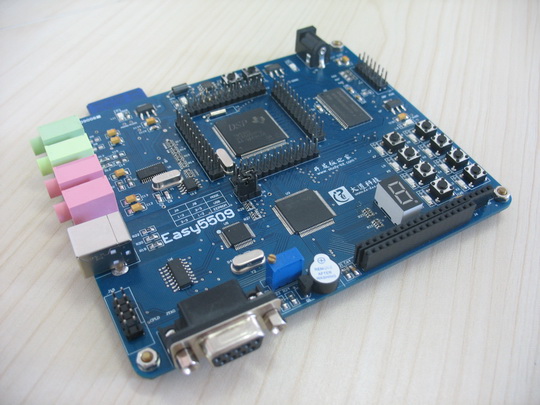

Easy5509開發板是一套基于TMS320VC5509A DSP 的學習和二次開發平臺。

1、提供了30多個實驗項目，同時提供完整的原理圖、代碼和常用的外圍接口，完全可以作為個人、公司、高校和研究所的初學者學習和教學的工具。

2、同時，引出DSP所有的控制信號，可以作為二次開發的開發平臺。

3、充分考慮了EMC,EMI以及散熱、安裝方面的因素，大可能的引出了所有接口。
4、價格十分低廉，特別適合學生學習使用。

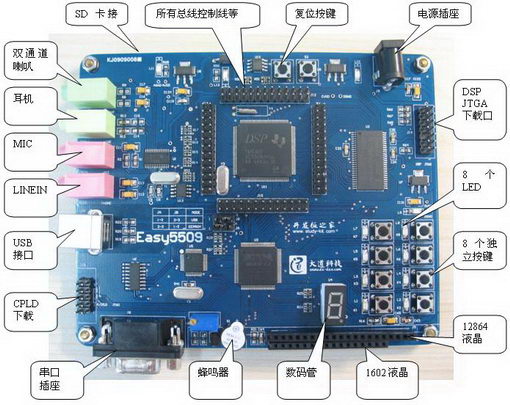

1.2 系統資源

· DSP處理器TMS320VC5509A，16位數據總線，高工作頻率200M；

· 片內內置128K * 16位 SRAM；

· 片內內置 32K * 16位雙通道RAM；

· 片內內置 96K * 16位單通道RAM；

· 片內內置 32K * 16位 ROM；

· 擴展 4M * 16位同步動態SDRAM，HY57V641620；

· 擴展 512Kb EEPROM，AT25F1024N，可通過SPI bootlodaer燒寫程序，不提供代碼；

· CPLD 使用EPM240T100C5，提供下載接口，用戶可以編寫自己的代碼；
· 提供RTC單元；

· 提供1個8段數碼管；

· 提供8個LED發光管，方便狀態指示；

· 提供8個獨立按鍵；
· 提供1個蜂鳴器；

· 專用復位芯片MAX706R，保證可靠復位，有獨立復位按鈕，可手工復位；

· 提供1路RS-232接口，可連接PC進行實驗；

·         提供雙通道10位AD輸入接口；
·         支持SD卡；
·         支持USB2.0 FullSpeed接口；
·         支持雙聲道喇叭輸出；
·         支持耳機輸出；
·         支持MIC輸入；
·         支持LINEIN輸入；

· 提供12864中文圖形液晶接口；

· 提供1602字符液晶接口；

· 外擴多達5路的可屏蔽中斷源輸入接口；

· DMA、EHPI、Mcbsp、數據線，地址線等120pin引腳全部引出，方便用戶擴展開發；

· 提供+5V、3.3V、3.3VA、1.8V、GND、GNDF等電源測試點；

· 供電直接由外部穩壓電源來提供，更加穩定可靠，USB沒有供電功能；

· 提供四個固定孔，方便用戶安裝固定；

· 物理尺寸：13.5 * 11 cm；

· 采用2層板工藝設計，全機器貼片工藝焊接，性能可靠穩定；

1.3 擴展接口

· DSP總線、DMA、EHPI、Mcbsp等所有功能引腳引出，4個30針的插座，管腳間距2.54mm，用
戶可以擴展使用；

· 符合IEEE 1149.1標準的DSP JTAG接口，IDC14，管腳間距2.54mm，可以配合市面上所有標

準JTAG接口仿真器使用；

· 12864中文圖形液晶接口引出，20p孔座，管腳間距2.54mm；

· 1602字符液晶接口引出，16p孔座，管腳間距2.54mm；

· CPLD的標準JTAG接口，IDC10插座，管腳間距2.54mm，可下載自己編寫的CPLD代碼；

·         1路RS-232標準DB9孔式接口插座，1路RS-232接口SIP3插座引出；
·         1路USB DEVICE B型接口標準插座；
·         1路音頻喇叭T輸出接口；
·         1路音頻耳機輸出接口；
·         1路MIC輸入接口；
·         1路LINEIN輸入接口；

· DC 5V外部電源輸入接口；

1.4 代碼及實驗項目

以下程序基于CCS3.3實現，CPLD代碼為VHDL語言，基于QuartusII 6.0。

· 基本實驗

實驗1． XF控制實驗；

實驗2．定時器實驗；

實驗3． RTC實驗；

實驗4．外部中斷實驗；

實驗5． GPIO控制實驗；

實驗6．看門狗實驗；

實驗7． AD實驗；

實驗8． USB接口實驗；

實驗9． SPI bootloader實驗;

實驗10．音頻Codec實驗；

實驗11．1602字符液晶顯示實驗;

實驗12．12864圖形液晶顯示實驗；

實驗13．SD卡讀寫實驗；

實驗14．SDRAM讀寫實驗；

實驗15．USB直接下載程序；

實驗16．LED燈實驗；

實驗17．串口通訊實驗；

實驗18．?dāng)?shù)碼管顯示實驗；

實驗19．按鍵實驗；

實驗20．蜂鳴器控制實驗；

· 算法實驗

實驗21．Reverse實驗；

實驗22．Enhance實驗；
實驗23．FFT實驗；

實驗24．FIR實驗；

實驗25．FIRLMS實驗；
實驗26．IIR實驗；

· BIOS實驗

實驗50．CLK實驗；

實驗51．HELLO實驗；
實驗52．Mailbox實驗；

實驗53．Mutex實驗；

實驗54．queue實驗；
實驗55．semaphore實驗；

實驗56．swi實驗；
實驗57．task實驗；

· 擴展實驗

實驗27．音頻輸入輸出聯合實驗；
實驗28．CPLD燒寫實驗；

1.5 相關資料

1．完整的原理圖（Protel99格式，DXP格式和PDF格式），快速掌握多項實用接口的應用；

2．實驗提供C語言源代碼，均有詳細中文注釋；

3．在線燒寫EEPROM的方法與工具，用以固化用戶自己的程序；

4．官方手冊：5509 DSP相關官方資料，包括Applications Notes，CCS，dsplib_2.40.00等；

5．開發文檔：提供DSP相關開發文檔，包括CCS教程，TMS320VC5509A USB文檔集等；

6．數據手冊：提供開發板上全部芯片的芯片資料；

7．送原版TI DSP開發環境CCS3.3；

8．送Quartus II 6.0開發環境；

9．贈送Acrobat reader、Keil C、Bushound USB總線監聽軟件、Sscom串口調試助手等調試工具；

10．贈送Altera下載線原理圖；
11．贈送液晶字模軟件；

12．贈送TCP/IP協議卷：卷1～3；

13．贈送USB規范文檔；

14．贈送CAN2.0規范文檔；

15．贈送FAT16、FAT32系統說明文檔；

16．贈送 TI 全系列芯片封裝庫；

17．用戶手冊：非常詳細，包含安裝步驟，硬件資源，電路分析、代碼說明等；
18．提供Easy5509主要接插件位置的PCB圖，方便用戶擴展；
19．提供Easy5509開發板所有元器件封裝庫！

以上贈送資料僅供學習用，請勿用于商業用途，商用請購買正版！

160頁的用戶手冊，非常詳盡，簡單易懂，非常適合初學者學習和作為客戶二次開發平臺！
