史上牛的嵌入式綜合試驗開發系統!

[系統結構]

子母板設計，六層板工業級保準設計FPGA子板，兩層工業級底板

[硬件資源]

l       FPGA子板資源

Ø       FPGA芯片：ALTERA Cyclone II EP2C20F484C8(可選EP2C35F484C8)

Ø       配置芯片：EPCS4(EPCS16) ，EPCS4配置EP2C20,EPCS16配置EP2C35

Ø       SDRAM: 16M Byte 高速SDRAM(可選32M Byte)

Ø       FLASH: 4M Byte

Ø       SRAM:512K Byte

Ø       LED:4

Ø       兩種下載配置模式：AS模式和JTAG模式

l       視頻子板（ADV7181）

l       底板資源

Ø       2路９針RS-232串口，實現與計算機的數據通信；輔助調試，結果輸出

Ø       ４０針TFT LCD數字接口

Ø       5０針TFT LCD數字接口（帶觸摸屏）

Ø       VGA接口

Ø       100M網絡接口

Ø       100M ETHERNET PHY網絡

Ø       音頻DA,雙通道立體聲輸出

Ø       一個交流蜂鳴器

Ø       ４位八段數碼管

Ø       4個輸入鍵一個復位鍵

Ø       6個發光二極管

Ø       16*2 LCD接口，標準的字符型液晶模塊接口

Ø       PS/2鼠標，鍵盤接口

Ø       SD卡接口

Ø       USB host,client接口

Ø       CF卡接口

Ø       40針IDE硬盤接口

Ø       6*40針腳2.0mm排針

l       ARM9200子板資源（選配）

  Ø       ARM芯片：AT91RM9200

  Ø       SDRAM: 16M Byte 高速SDRAM

  Ø       NAND：K9F1208

  Ø       Nor FLASH：28FXXJ3

l       S3C2410子板資源（選配）

  Ø       CPU：S3C2410

  Ø       SDRAM：16M Byte

  Ø       NAND：K9F1208

  Ø       Nor FLASH：SST39VF6401

l       ARM7子板

CPU：LPC2xxx

[配套軟件]

[資料文檔]

[NIOS、IP核綜合開發實例]

Ø       BUTTON中斷和處理

Ø       16*2 LCD字符顯示

Ø       480*234 TFT LCD實驗

Ø       GUI的應用實例和各種GUI控件的實驗

Ø       RS232串口控制臺輸出

Ø       數碼管驅動

Ø       PS2鍵盤

Ø       基于軟核的RTC實驗

Ø       簡單數字鐘

Ø       FLASH讀寫

Ø       SRAM控制讀寫

Ø       簡單網絡服務

Ø       音頻初始化和控制

Ø       雙NIOS核硬互斥量保護共享內存通信

Ø       uC/OS II 多任務例程

Ø       2D圖形加速應用（硬件描畫點、線）

Ø       SD卡讀寫

Ø       CF卡讀寫

Ø       IDE接口實驗

Ø       NIOS和S3C2410的通信（需要S3C2410子板）

Ø       NIOS和RM9200的通信（需要RM9200子板）

Ø       Video視頻輸入（CVBS接口）

[IP 核設計與開發實例]

Ø       PS2 IP Core（基于AVALON總線）

Ø       I2C IP Core（基于AVALON總線）

Ø       RTC IP Core（基于AVALON總線）

Ø       Audio 音頻輸出IP Core（基于AVALON總線）

Ø       Video 視頻采集IP Core

Ø       TFT LCD驅動 IP Core（兩個硬件圖形顯示分層，基于AVALON總線）

Ø       2D 圖形加速 IP Core（支持繪點、線，基于AVALO）

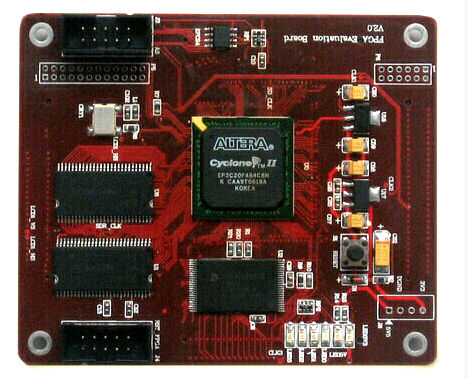

FPGA核心板


視頻子板( ADV7181)


ARM9200子板

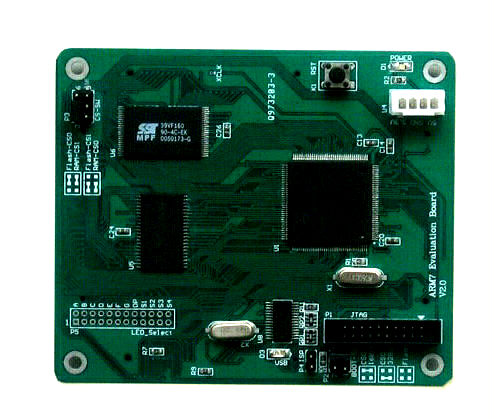

ARM7子板

S3C2410子板

系統布局圖

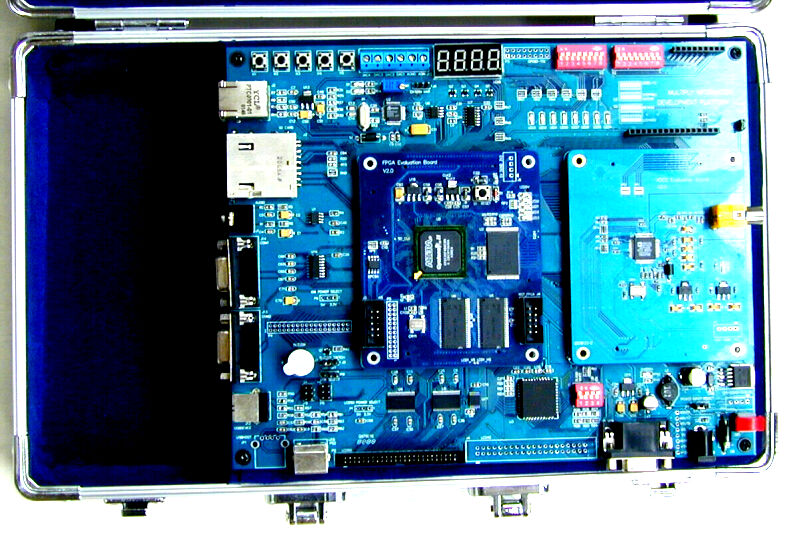

實驗箱1 （帶8.4寸TFT LCD)


實驗箱2
