TMS320C6414 + XC2VP7

多功能板

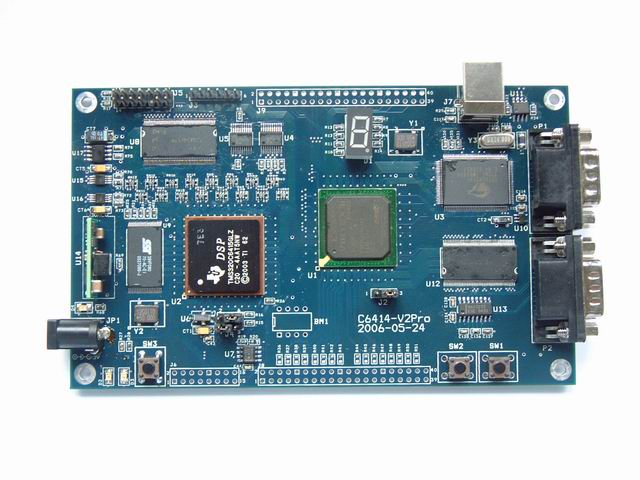

【實物圖片】



【主要特色】

l        采用TI公司C6x系列DSP中的TMS320C6414芯片，時鐘頻率為600M Hz（可升級為1GHz）;

l        C6414片內自帶提供8M bit程序和數據存儲器，大部分的應用只需使用高速的片內存儲器就可完成;

l        C6414的EMIFA口全部數據、4根地址線、3個片選及讀寫信號引入了FPGA

l        C6414外部擴展128M bit SDRAM;

l        C6414外部擴展8M bit Flash Rom, 能將程序固化到Flash，并從Flash上電引導;

l        C6414提供2路McBSP串口;

l        采用Xilinx公司Virtex2 Pro系列FPGA中100萬門的XC2VP7 –FG456芯片，片內資源非常豐富，Select Ram容量達576K bit，并且可配置成雙口RAM或FIFO，無需外部緩沖就可以實現高速數據采集;

l        FPGA內集成了強大的PowerPC CPU硬核，時鐘頻率300MHz;

l        FPGA可嵌入Xilinx公司MicroBlaze CPU軟核及UART，I2C，SDRAM控制器等多種IP核，實現系統芯片（SOC）;

l        FPGA擴展128M bit SDRAM;

l        FPGA提供64個通用IO，其中32個IO可配置成16路LVDS差分;

l        LVDS差分傳輸速度可達800M bit/s，采用串行LVDS差分傳輸可大大減少并行傳輸所需的引線數目，降低噪聲帶來的誤碼;

l        FPGA擴展了一個RS232串口，一個4位的撥碼開關，兩個按鈕和一個7段數碼管;

l        采用了CYPRESS公司的128腳的CY7C68013 -128 USB2.0芯片;

l        68013芯片的數據、地址線全部引入FPGA，可以將FPGA片內的存儲器映射為68013存儲器，為固件提供更大的程序、數據空間;

l        68013芯片的Slave FIFO(GPIF)接口引入了FPGA;

l        68013芯片擴展了一個RS232串口，可對68013固件進行單步、斷點調試

l        DSP和PC機間通過USB接口高速通信，高速率可達32M 字節/秒;

【演示例子】

1.     DSP和PC機間高速通信

USB通過Slave FIFO接口向DSP發送一個命令包，該命令包寫入FPGA內的輸出FIFO，同時68013觸發一個DSP中斷；DSP響應中斷，以DMA方式從FIFO讀取命令包，執行相應的命令，以DMA方式將數據寫入FPGA內的輸入FIFO；FPGA內的控制邏輯將數據從輸入FIFO讀出并寫入68013芯片的內部FIFO。

2.     FPGA內PowerPC硬核工作演示

利用XILINX公司的嵌入式系統開發工具EDK7.1，在FPGA內集成了CPU硬核PowerPC、SDRAM控制器、UART串口、定時器、數碼管控制等IP核，可以通過串口和PC機通信，讀寫FPGA擴展的SDRAM，控制數碼管顯示等。

3.     LVDS串行傳輸演示

LVDS串行傳輸通過并串轉換將并行數據串行化并通過LVDS差分方式高速傳輸，不僅大大減少了傳輸線數目而且提高了可靠性。舉例說明：假設要傳輸?shù)臄?shù)據寬度是16位，時鐘頻率為10MHz，傳統的并行傳輸方式需要 16位數據線 + 1位時鐘 + 1位同步，共18對線；而串行傳輸方式通過提高傳輸頻率和時鐘上下沿同時傳輸?shù)姆绞剑�只�?/SPAN>1位數據線和1位時鐘線，共2對線，時鐘頻率為80MHz。

本演示需要兩臺PC機和兩塊開發板。PC機1通過USB接口將圖像數據發送到開發板1；開發板1完成并串轉換將數據以LVDS串行差分方式發送到開發板2；開發板2進行串并轉換通過USB接口把數據發送到PC機2；PC機2顯示接收到的圖像數據。

4.     68013串口通信和斷點、單步調試

通過68013的串口和PC機通信；下載監控程序實現對68013程序的斷點、單步調試。

5.     DSP程序固化

將DSP程序固化的Flash Rom中，實現上電引導。整個固化過程簡單、快捷，不需要對源程序進行任何修改。


【提供資料】

1.     演示程序源代碼

2.     電路板原理圖（pdf格式）

3.     Xilinx FPGA開發工具ISE7.1

4.     Xilinx 嵌入式系統開發工具 EDK7.1

5.     TI DSP開發工具CCS3.1

6.   單片機開發工具Keil 7.02
